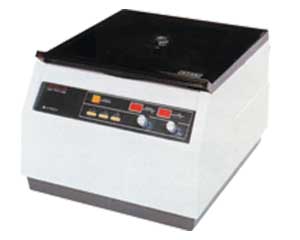

Hitachi離心機故障維修一


1故障現象


開機後，關(guan) 閉蓋門，“Cover”指示燈亮，按下“Open”按鈕，指示燈熄滅一下，又亮，開蓋電磁閥沒有動作。但電機能正常啟停。


2故障排除

檢查電路，發現是控製電磁閥的場效應管IRF830損壞。原因極有可能是異常電流衝(chong) 擊所致。開蓋電磁閾控製電路原理圖。更換新的場效應管IRF830後，故障解決(jue) 。

Hitachi離心機故障維修二


1故障現象


開蓋功能正常，按下“Start/Stop”按鈕後，電機轉速很慢，不能按照設置轉速正常運轉。


2故障排除


此類故障多屬於(yu) 測速電路故障。


測速傳(chuan) 感器及其引線示意圖。測速傳(chuan) 感器UGN3177是鎖存型霍爾集成電路，當電機轉動時，磁環的“N"‘S”極交替接近霍爾傳(chuan) 感器，“OUTPUT”端輸出脈衝(chong) 信號，其頻率與(yu) 電機轉速成正比 。由於(yu) 該傳(chuan) 感器位

於(yu) 電機正下方，當離心腔內(nei) 有液體(ti) 漏入離心機內(nei) 部時，很容易腐蝕該傳(chuan) 感器及其引線。從(cong) 而導致CPU模塊無法測

量電機轉速，電機無法正常運轉。更換新的UGN3177．故障解決(jue) 。

離心機使用完畢後，要取出轉頭，將腔體(ti) 內(nei) 雜物、積液等清理幹淨，否則雜物掉落電機下部，極易腐蝕電機和測速傳(chuan) 感器 。筆者維修時將測速傳(chuan) 感器和接線端用矽膠塗抹封閉，可有效防止漏液腐蝕。

Hitachi離心機故障維修三


1故障現象


開機過程中，內(nei) 部有打火聲音，發出焦糊味。


2故障排除


打開機箱，發現有顆固定門鎖的螺釘掉在了電路板與(yu) 變頻電路的場效應管之間，導致6個(ge) 場效應管IRF830中的2個(ge) 損壞。更換同型號的場效應管，重新開機，關(guan) 閉蓋門，“Cover”指示燈亮，按下“Open”按鈕，指示燈熄滅一下，又亮，但開蓋電磁閥沒有動作。按下“Start/Stop”按鈕，電機也不能啟動。


首先查找開蓋電磁閥無法動作的原因，測量兩(liang) 個(ge) 光電耦合器SFH6106-3和場效應管IRF830均正常。接通電源，在線測量發現+15 V電源的測試點電壓為(wei) 0。+15 V電源的電路。查看電路板，測量+15 V和信號地間的電阻，發現為(wei) 短路。此+15 V電源主要為(wei) 製動電路的比較器LM393、變頻電路的驅動部分供電。極有可能是變頻電路損壞時，導致穩壓芯片TIA3IC或LM393擊穿短路。采用個(ge) 排除故障的思路，先焊下TL43IC，測量+15 V和信號地間的電阻仍為(wei) 短路，再焊下LM393．測量電路板上短路狀態消失。測量LM393的4、8腳間的電阻為(wei) 短路，說明該芯片已被擊穿。重新焊上TL43IC．再次開機，測量+15 V電源輸出正常，按下“Open”按鈕，電磁閥動作，蓋門打開，“Cover”指示燈滅。這樣就證明原來的TL43IC沒有損壞。換上新的LM393．重新關(guan) 閉蓋門，按下“Start/Stop”按鈕，“Cover”指示燈滅，“Run”指示燈不亮，電機無法啟動，幾秒種後，“Cover”指示燈亮。CPU模塊很可能接收到某種信息，處於(yu) 保護狀態。

查看電路．CPU模塊與(yu) 變頻電路之間通過7個(ge) 光電耦合器SFH6345傳(chuan) 遞信號，其中6個(ge) SFH6345用於(yu) 驅動變頻電路，1個(ge) 用於(yu) 傳(chuan) 遞過壓、過流保護信號。過壓和過濾保護電路工作原理。當U+超過一定值後，比較器LM393的7腳輸出高電平，場效應管IRF830導通，過高電壓通過製動電阻得以釋放。此時l腳輸出仍為(wei) 低電平，光電耦合器SFH6345導通，CPU模塊無須過壓保護。如果製動電路失效，電壓U+再度上升，導致LM393的l腳輸出為(wei) 高電平，則SFH6345截止，CPU模塊得到信號，中斷向變頻電路輸出信號，從(cong) 而保護變頻電路。當流過電機的電流超過一定限值時，電流取樣電阻R68兩(liang) 端的電壓升高導致三極管V23導通，從(cong) 而使SFH6345截止，CPU模塊啟動過流保護。


待機狀態下，在線測量LM393的1腳電壓為(wei) 0，光電耦合器應該導通，但測量SFH6345的5、6腳電壓為(wei) 5v．說明此光電耦台器可能損壞。更換新的SFH6345後，電機正常啟動，各項功能正常。


此故障隻因一顆小螺絲(si) 釘的掉落引起了一連串的元器件損壞。因此儀(yi) 器生產(chan) 廠家在設計必威betway中文网页時，應該盡可能避免在電路板上方設計經常活動的部件，否則很容易造成緊固件鬆動後掉落在電路板上。由於(yu) 空間所限無法避開時，可以考慮安裝擋板等隔離措施。
