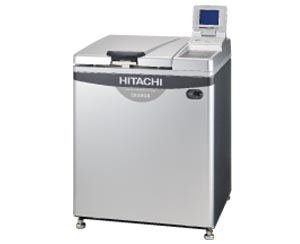

Hitachi離心機故障與(yu) 特殊功能
  1．故障

本機發生故障時應判斷是否是短路故障，若是短路故障，則會(hui) 燒壞保險管。本機備有兩(liang) 個(ge) 備用保險管。通過保險管可判斷故障的位置。

①如果儀(yi) 器加電後，保險管立即就燒毀，短路故障可能發生在電源部分。即電源模塊、傳(chuan) 輸電路或線性濾波，或在某一塊電路板中。

②如果短路故障發生在按下或打開上蓋鈕以後燒毀保險管，短路故障可能發生在內(nei) 鎖部分。

③如果短路故障發生在按下啟動按鈕以後，短路故障可能發生在電動機或電動機控製電路。

為(wei) 進，．步確定短路的發生位置，可以有選擇的切斷各部件之間的連接，但操作時應防止電擊。，可首先切斷電源，去掉機殼上蓋，拔掉顯示板和內(nei) 鎖的聯接，拔掉電動機及控製電路的聯接；冉加電時若保除管仍被燒毀，則可以斷定短路發生在電源電路部分；若保險管沒被燒毀，則說明短路故障不在電源，應繼續查找，先將PC板聯接好進行實驗，看保險管是否被燒毀，若被燒毀則說明短路發生在PC板；如果保險管沒有燒毀，應聯接電機與(yu) 電機控製板及內(nei) 鎖，通電後觀察保險管是否被燒毀，即可在被燒毀前聯接的部件中找到短路故障的原因。
④IEC公司的離心機必威betway中文网页不進行元器件本身故障的排除，電路板一旦被確定故障後，應直接更換新的電路板。每塊電路板上都設有一標誌為(wei) Fl的保險絲(si) 。Fl在顯示邏輯電路板【{1起保護邏輯電路作用；Fl在電機控製電路板中剛用來保護電機電路。

⑤如果顯示邏輯電路板上保險管被燒毀，應沒有顯示的故障現象。

⑥如果電機控製電路板上保險管被燒毀，電機不能啟動運行，若操作啟動運行時，會(hui) 被告知是錯誤OOJ。

 2．特殊功能
 用設置在控製麵板上的按鈕可獲得特殊功能，這些功能對儀(yi) 器非常有用。在儀(yi) 器處於(yu) 非運行狀態時，沒有錯誤或警告信息，就可以激活這些功能。在這些特殊功能模式下，控製麵板的功能與(yu) 正常使用時相比有所不同。

 ①不能啟動運行，並在PPM窗口顯示特殊功能的名稱，相關(guan) 的信息在其他窗口顯示。

②通過按PPM的選擇箭頭，特殊功能可以滾動。

 ③按下IEC Logo的C鈕時，可進入或退出特殊功能。

④物特殊功能及說明。Prog-程序版本號，顯示安裝的程序版本號，顯示在MINU TES窗口；

 RESU L．係統檢查結果，允許顯示自測結果：



SYSC-係統自檢，係統自檢可由此功能來獲得，這些自檢在廠內(nei) 製成必威betway中文网页時使用，使用過程不推薦使用。



⑤Micromax離心機的電機不需要養(yang) 護，儀(yi) 器斷電後，可測定它的電特性參數。方法是拆掉機殼，拔掉電動機到電路板的聯接線，再測量它的直流阻抗。



如果電機任何一組繞組開路，說明已燒毀應更換電機。如果三組繞組都沒問題，說明電機沒有損環，應測定所有導線對地阻抗，全部應是開路，否則絕緣被破壞。



⑥檢查電機的電源時，內(nei) 鎖開關(guan) 要關(guan) 閉，所有連接都正常的情況下，用萬(wan) 用表的表筆測量從(cong) 電動機到其電路板的第3節點的交流電壓。儀(yi) 器加電後轉子沒有問題時，選擇合

·

 1137

·醫療機械設備安裝工程質量驗收規範與(yu) 故障診斷及維護維修實務全書(shu)
適的速度和時間，並緩慢加速，啟動運行時電源應存在，但不穩定（由峰值電壓確定當前的電壓值），若沒有電壓存在，則需要更換電動機控製電路板。



⑦測量速度時，采用了高靈敏傳(chuan) 感器，所以不需要核準與(yu) 調整。若需要檢驗速度傳(chuan) 感器時，在所有聯線都正常的情況下，對儀(yi) 器加電，用萬(wan) 用表筆測量電動機後部第6管腳到傳(chuan) 感器的直流電壓值，理論上應接近5V。通過GRT或YEL、BLK、BLU等線其中的任·端都可測量傳(chuan) 感器的輸出，緩慢旋轉電動機主軸會(hui) 產(chan) 生一個(ge) O到5V的波動電壓。速度傳(chuan) 感器輸出信號頻率可以用示波器在相同的位置測得。速度傳(chuan) 感器產(chan) 生一個(ge) l一30Hz之間的頻率信號，速度傳(chuan) 感器是電動機組的一部分，單獨存在沒有作用。若發現傳(chuan) 感器故障，則應連同電動機一起更換。



⑧停機需製動時，Micromax型離心機有三種製動方式，即硬製動、軟製動和自然停機。如果轉子在全負載下以最大速度運轉時，任何一種製動所需時間超過或等於(yu) 自然停機的時間，則應修理製動裝置。製動是在電動機的三個(ge) 線圈同時作用下發生，它受電動機控製電路的控製。
