CP100WX離心機啟動後突然停止

售後維修 2023-12-05 02:55:21

cp100wx高速冷凍離心機是醫療科研工作中的一項重要設備，它在生物醫學向分子細胞學發展的過程中，在細胞膜、核、漿及脫氧核糖核酸病毒分離等方麵的研究，不僅(jin) 大大提高了工作效率，也是不可缺少的設備。該機價(jia) 格便宜、性能穩定，使用操作方便，許多單位均有此設備。但是該機控製部分出現失控現象，該機一種常見的失控故障是：機器啟動後達到一定速時，會(hui) 突然減速而停止現將其檢修方法介紹如下：

cp100wx離心機啟動後突然停止

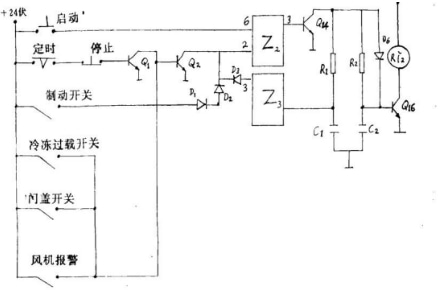

附圖為(wei) 工作原理圖

START  在 “ON” 位時，+24伏輸入到集成電路Z? 的輸入端  “6”經幅度放大使Q?4截止，Q?o 導通，繼   電器RY? 工作，機器開始運轉。當時間   (TIMER)    和停止 (STOP)    開關(guan) 在斷開電路的位置時，集成電路Z?的輸入端“2”沒有正電壓偏置，就使Q?6始終處於(yu) 截止狀  態，繼電器RY? 不工作，機器減速至停止。  電路中任意一個(ge) 控製開關(guan) 閉合時，經Q? 反  相，低電位加到集成電路Z? 的輸入端“2” 上，都可使機器減速而停止。

根據以上原理分析，產(chan) 生故障的原因與(yu) 控製開關(guan) 、控製電路及機器驅動電機三部分有關(guan) 。

第一步先檢查電機，用兆歐表測得電機的絕緣程度尚好，用萬(wan) 用表電阻檔測量電機  的阻值也正常，再用99.5%的無水乙醇擦洗電機轉子磨損部分，又檢查碳刷的長度及碳刷彈簧鬆緊，也都正常。

第二步檢查控製電路。測得Q?a 開關(guan) 管基極—發射極之間的電  壓為(wei) 零，即Vbe  =0伏；集電極—發射極之  間的電壓為(wei) 24伏，即Vce=24V 。初步判斷 Q?? 開關(guan) 管是好的，問題可能出在前麵，用萬(wan) 用表直流電壓檔測得集成電路Z? 的 “ 2 ” 端為(wei) 低電位。根據前述原理分析，任意一個(ge) 控製開關(guan) 閉合時，經Q? 反相低電位加到集成  電路Z? 輸入端“2”上，使機器減速而停  轉，也就是說，冷凍機熱過載繼電器(RY?、REFOLR) 、門開關(guan) (DOOR·SW), 風機報警 (FAN·ALARM)   任何一個(ge) 開關(guan) 合上時，使集成電路Z? 的“2”端電位發生變化，使機器減速。用萬(wan) 用表逐個(ge) 檢查過載開關(guan) 是否有閉合狀態，結果發現風機報警開關(guan) 處於(yu) 閉合(過載)狀態，問題就出在此

風機報警開關(guan) 的工作原理是：當它達到一定溫度時開關(guan) 閉合，而其溫度低於(yu) 一定溫度時則斷開，根據這一原理，筆者選用+60℃的電接點溫度計來代替，更換後，此故障消失，機器恢複正常。
