CP70離心機啟動後顯示麵板不亮

售後維修 2023-12-08 02:30:11

超速離心機廣泛應用於(yu) 全國各大專(zhuan) 院校、科研單位以及生化製藥等部門，在科研和生產(chan) 中發揮了重要作用。但由於(yu) 長時間的運行，儀(yi) 器元器件老化、機械部分磨損，產(chan) 生一些故障。現就本公司生產(chan) 的CP70 型超速離心機(56000R/ min) 為(wei) 例，就出現的幾種故障現象及排除方法簡單介紹如下(它同時也適合本公司生產(chan) 的CP56 、CP70 、CP70G、CP56G 幾種機型):

故障現象開啟離心機電源開關(guan) 後，機器不啟動，顯示麵板所有顯示均不亮。

故障分析因CP70離心機電源開啟後，首先進行初始化過程，對核心電路進行檢測，若初始化過程出現問題，則處於(yu) 停機狀態進入死循環，根據故障現象可初步判斷該機沒有進行初始化過程，導致沒有初始化過程的主要原因有：
(1) 控製板上的微處理器 upd7810 未複位；
(2) 沒有時鍾信號；
(3) ROM 中程序損壞；
(4) 微處理器 upd7810 損壞。

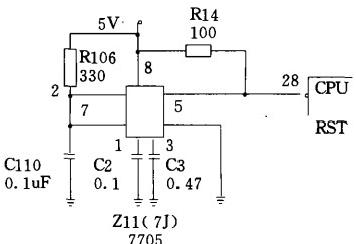

圖1

檢修方法：
在檢修過程中應采取先易後難的原則，首先檢查微處理的複位情況。用低電平信號瞬間送到微處理器upd7810 的28腳複位端(見圖1)機器開啟，進入正常工作狀態，顯示麵板亦工作正常，這說明故障發生在複位電路。

圖2

由於(yu) 機器工作一段時間後，元器件的性能發生變化，導致產(chan) 生的複位脈衝(chong) 不符合要求(正常複位脈衝(chong) 約十幾ns)重新調整複位電路中的電容C後，機器工作正常。如Z? 、TL7705 集成塊損壞，在購不到的情況下，亦可直接用如圖2的一個(ge) 積分電路 r= RC>12ns 代替。
